라우터 프로토콜 재분배

 라우터는 라우팅 프로토콜을 통해 데이터를 전송할 최적 경로를 라우팅 테이블에 저장한다. 이때 라우팅 프로토콜이란 라우터에 들어오는 라우팅 정보를 비교하고 그중에 Metric값이 낮은 경로를 라우팅 테이블에 저장하도록 하는 프로토콜로, 사용자가 직접 추가한 네트워크 정보를 비교하는 정적 라우터 프로토콜과 이웃 라우터에게서 네트워크 정보를 받아 비교하는 동적 라우터 프로토콜이 있다.



 재분배

 라우터가 라우팅 정보를 받기 위해서는 해당 라우터에서 사용하는 프로토콜과 이웃 라우터에서 사용하는 프로토콜이 서로 같아야 한다. 하지만 실제로 네트워크를 구현하다 보면 서로 다른 프로토콜을 연결해서 사용해야 하는 경우가 있다. 이렇게 서로 다른 라우팅 프로토콜을 사용하는 라우터 끼리 연결하는 기술이 필요한데, 이를 재분배라고 한다.



  재분배(redistribute)란 라우팅 프로토콜이 다른 두 라우터에서, 하나의 라우터의 정보를 다른 라우터에게 공유하는 것으로, 각 라우터의 프로토콜 마다 Metric값을 지정해야 한다. 즉, rip에는 Metric값을 지정해야 하며, eigrp에는 bandwith, delay등으로 Metric값을 지정한다. 그래서 해당 라우터에 해당 하려는 라우터의 프로토콜에 맞게 Metric값을 지정하고 전송 해야 한다.

• RIP ↔ EIGRP
  • EIGRP → RIP
    1. router rip : 변경할 프로토콜에 설정
    2. redistribute eigrp [AS넘버] metric [hop값] : 해당 라우터에 EIGRP가 들어올 경우, Metric값을 가진 RIP로 변형 (Metric 기본값 : 1)
  • RIP  → EIGRP
    • router eigrp [AS넘버] : 변형할 프로토콜에 설정
    • redistribute rip metric [대역폭] [딜레이값] [신뢰도] [road] [MTU] : 해당 라우터에 RIP가 들어올 경우, Metric값을 가진 EIGRP로 변형 (Metric 기본값 : 1544 2000 255 1 1500)

//router 0
Router(config-router)#rou rip
Router(config-router)#net 192.168.10.0
Router(config-router)#ver 2
Router(config-router)#net 30.30.30.0
Router(config-router)#no auto-summary

//router 1
Router(config)#ro eigrp 1
Router(config-router)#net 20.20.20.0
Router(config-router)#no auto-summary
Router(config-router)#net 192.168.20.0
Router(config-router)#redistribute rip metric 1544 2000 255 1 1500
Router(config-router)#
Router(config-router)#rou rip
Router(config-router)#ver 2
Router(config-router)#net 30.30.30.0
Router(config-router)#net 192.168.20.0
Router(config-router)#no au
Router(config-router)#redistribute eigrp 1 metric 1

//router 2
Router(config)#ro eigrp 1
Router(config-router)#net 20.20.20.0
Router(config-router)#net 192.168.30.0
Router(config-router)#no au

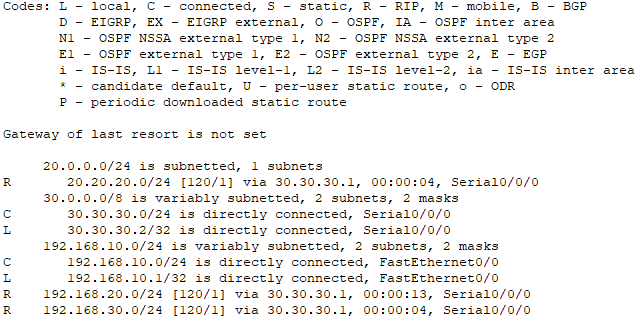

router 0	router 2



• EIGRP ↔ OSFP
  • OSFP → EIGRP
    1. router osfp [프로세스 넘버] : 변형할 프로토콜에 설정
    2. redistribute eigrp  subnet : 해당 라우터에 EIGRP 가 들어올 경우, Metric값을 기본값으로 가진 OSFP로 변형
  • EIGRP → OSFP
    1. router eigrp [AS넘버] : 변형할 프로토콜에 설정
    2. redistribute osfp metric [대역폭] [딜레이값] [신뢰도] [road] [MTU] : 해당 라우터에 RIP가 들어올 경우, Metric값을 가진 EIGRP로 변형 (Metric 기본값 : 1544 2000 255 1 1500)

//router 0
Router(config-router)#rou eigrp 1
Router(config-router)#net 192.168.10.0
Router(config-router)#net 30.30.30.0
Router(config-router)#no auto-summary

//router 1
Router(config)#rou ospf 7
Router(config-router)#net 20.20.20.0 0.0.0.255 area 0
Router(config-router)#net 192.168.20.0 0.0.0.255 area0
Router(config-router)#redistribute eigrp 1 subnets
Router(config-router)#
Router(config-router)#rou eigrp 1
Router(config-router)#ver 2
Router(config-router)#net 30.30.30.0
Router(config-router)#net 192.168.20.0
Router(config-router)#no au
Router(config-router)#redistribute ospf 7 metric 1544 2000 255 1 1500

//router 2
Router(config)#ro ospf 7
Router(config-router)#net 20.20.20.0 0.0.0.255 area 0
Router(config-router)#net 192.168.20.0 0.0.0.255 area 0

router 0	router 2



• OSFP ↔ RIP
  • RIP → OSFP
    1. router rip : 변형할 프로토콜에 설정
    2. redistribute osfp metric [hop값] : 해당 라우터에 OSFP가 들어올 경우, 해당 Metric값을 가진 RIP로 변형 (Metric 기본값 : 1)
  • OSFP → RIP
    1. router osfp [프로세스 넘버] : 변형할 프로토콜에 설정
    2. redistribute rip subnet : 해당 라우터에 RIP 가 들어올 경우, Metric값을 기본값으로 가진 OSFP로 변형

//router 0
Router(config-router)#rou rip
Router(config-router)#net 192.168.10.0
Router(config-router)#net 30.30.30.0
Router(config-router)#no auto-summary
Router(config-router)#ver 2

//router 1
Router(config)#rou ospf 7
Router(config-router)#net 20.20.20.0 0.0.0.255 area 0
Router(config-router)#net 192.168.20.0 0.0.0.255 area0
Router(config-router)#redistribute rip subnets
Router(config-router)#
Router(config-router)#rou rip
Router(config-router)#ver 2
Router(config-router)#net 30.30.30.0
Router(config-router)#net 192.168.20.0
Router(config-router)#no au
Router(config-router)#redistribute ospf 7 metric 1

//router 2
Router(config)#rou ospf 7
Router(config-router)#net 20.20.20.0 0.0.0.255 area 0
Router(config-router)#net 192.168.20.0 0.0.0.255 area 0

router 0	router 2
